光伏跟踪系统解决方案智达 I-独立单排跟踪系统－1P立即咨询
系统介绍

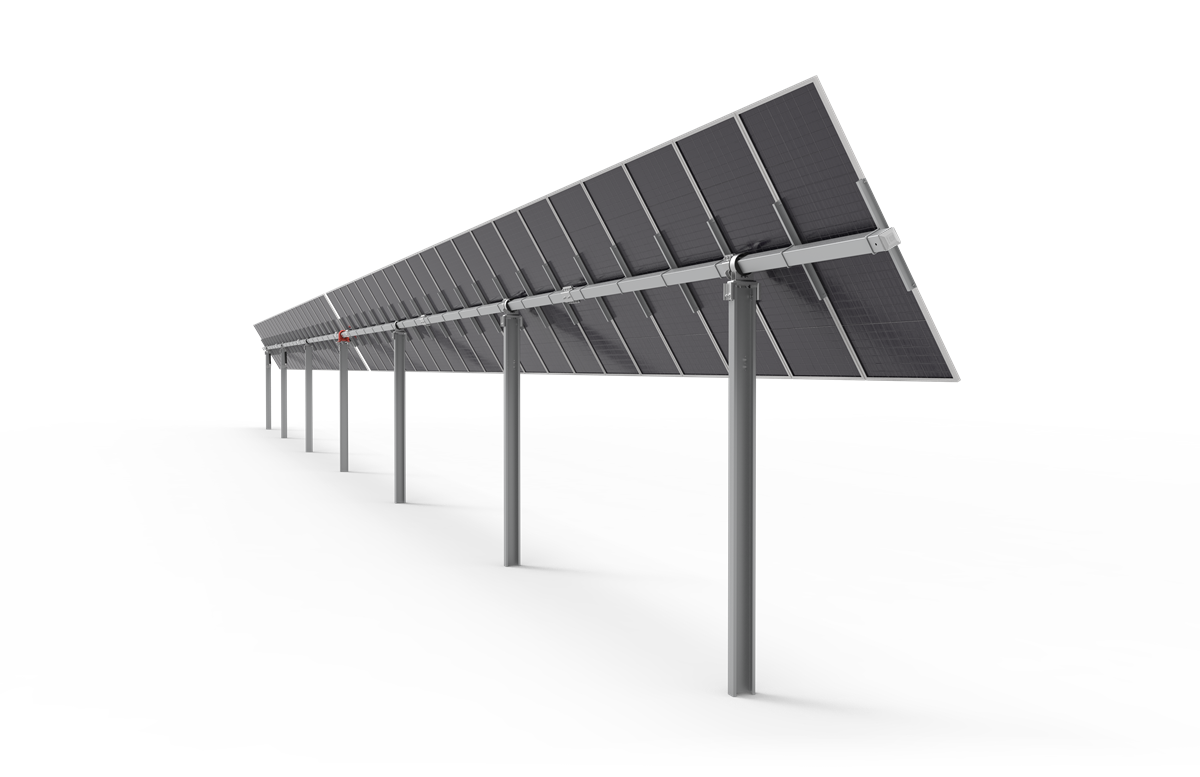

自主研发的独立单排跟踪支架1P系统，能适应南北坡20%的坡度，持续贴近地面，抗风能力强。标准的产品最多可安装90个组件，可根据组串配置和地形大小调整安装组件数量，是不规则土地电站的最佳选择。电控采用最先进的AI智能控制器可搭配组串自供电和锂电池小电池板自供电。
下载PDF产品特色
-
两大智能核心算法
-
AI控制技术
-
通信高效稳定
-
极端天气保护策略
-
风洞测试
-
600W+大组件
-
适配组件长度达2.5m
-
降低LCOE成本
-
提高15-25%发电量
适合的电站项目
适用于各种电站项目，尤其在不规则土地的电站项目中更有优势。
产品参数
机械方面
|
跟踪器驱动组件数量 |
1X90 |
每个跟踪器电机数量 |
1 |
|
跟踪范围 |
±60° |
材料 |
热镀锌钢+镀铝镁锌板+预镀锌 |
|
东西土地坡度 |
无限制 |
南北土地坡度 |
＜20% |
|
组件排布 |
单排竖放 |
离地高度 |
＞500mm，（可定制） |
|
地基形式 |
静压桩、水泥预制桩、水泥基础 |
标准风速 |
＜47m/s，3秒阵风，（可定制） |
|
保护风速 |
18m/s |
机械跟踪精度 |
±2° |
|
占地率 |
30% |
接地方式 |
自接地 |
电气方面
|
驱动方式 |
回转驱动器驱动 |
电机保护 |
过热保护、过电流保护、自锁保护 |
|
电机功率 |
150W |
工作温度 |
-40-+70℃ |
|
放平时间 |
＜8分钟 |
防护等级 |
IP65 |
|
控制器 |
单片机 |
耗电量 |
＜0.08kWh/天 |
|
控制跟踪精度 |
＜2° |
供电方式 |
组串供电/外供电 |
|
控制方式 |
独立GPS时控+倾角传感器混合控制 |
通讯方式 |
RS485 Modbus协议 |
|
限位保护 |
机械限位+电机硬限位+软限位 |
信号传输方式 |
有线/无线可选 |
产品介绍
· 安装更加便捷
· 定制的快速控制系统调试系统
· AI智能控制系统，可提升6%的产能输出
· 南北坡度可适应至20%
· 不规则土地利用率更高
· 直流组串和锂电池备用供电，降低LCOE成本
· 定制的快速控制系统调试系统
· AI智能控制系统，可提升6%的产能输出
· 南北坡度可适应至20%
· 不规则土地利用率更高
· 直流组串和锂电池备用供电，降低LCOE成本
