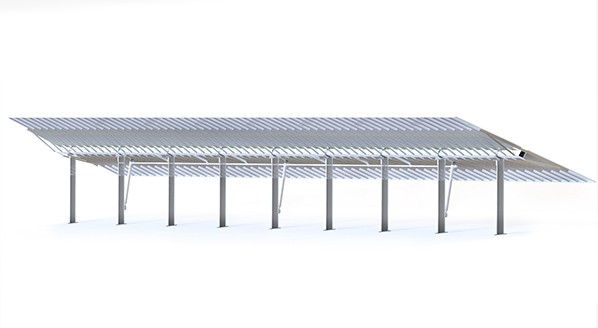

系统介绍
自主研发的独特的、可靠性高的多点传动跟踪结构系统，超大的扭矩管，结构刚度提升20%，可以抵抗更大的风阻力，每排跟踪器2个或更多的驱动器， 提升更准确的跟踪精度和结构的可靠性，采用最先进的风洞设计，可适应多角度的保护策略，专门为182mm和210mm大硅片大功率组件而设计。
下载PDF产品特色
-
两大智能核心算法
-
AI控制技术
-
通信高效稳定
-
极端天气保护策略
-
风洞测试
-
600W+大组件
-
适配组件长度达2.5m
-
降低LCOE成本
-
提高15-25%发电量

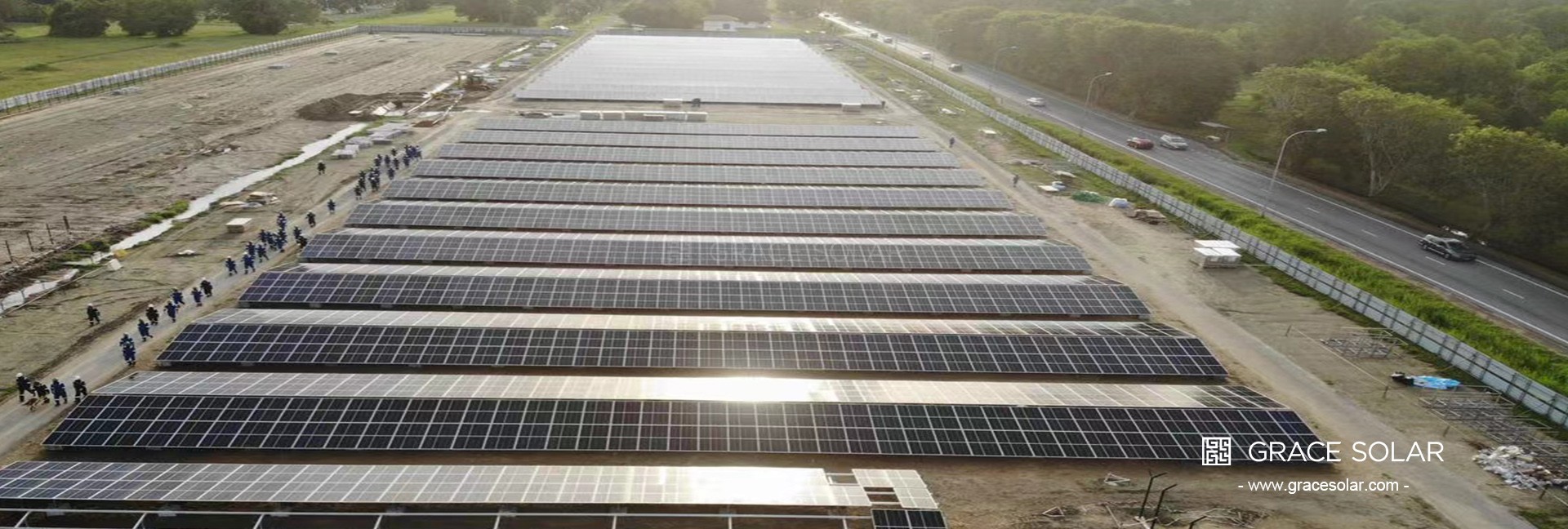

适合的电站项目
适用于各种电站项目，尤其在采用双面组件的电站或者 土建成本高的的电站项目中更有优势
产品参数
机械方面
|
跟踪器驱动组件数量 |
2X60 |
每个跟踪器电机数量 |
1 |
|
跟踪范围 |
±60° |
材料 |
热镀锌钢+镀铝镁锌板+预镀锌 |
|
东西土地坡度 |
＜15° |
南北土地坡度 |
无限制 |
|
组件排布 |
双排竖放 |
离地高度 |
＞500mm，（可定制） |
|
地基形式 |
静压桩、水泥预制桩、水泥基础 |
标准风速 |
＜47m/s，3秒阵风，（可定制） |
|
保护风速 |
18m/s |
机械跟踪精度 |
±2° |
|
占地率 |
30% |
接地方式 |
自接地 |
电气方面
|
驱动方式 |
信号传输方式 |
电机保护 |
过热保护、过电流保护、自锁保护 |
|
电机功率 |
220W |
工作温度 |
-40-+70℃ |
|
放平时间 |
＜8分钟 |
防护等级 |
IP65 |
|
控制器 |
单片机 |
耗电量 |
＜0.1kWh/天 |
|
控制跟踪精度 |
＜2° |
供电方式 |
组串供电/外供电 |
|
控制方式 |
独立GPS时控+倾角传感器混合控制 |
通讯方式 |
RS485 Modbus协议 |
|
限位保护 |
机械限位+电机硬限位+软限位 |
信号传输方式 |
有线/无线可选 |

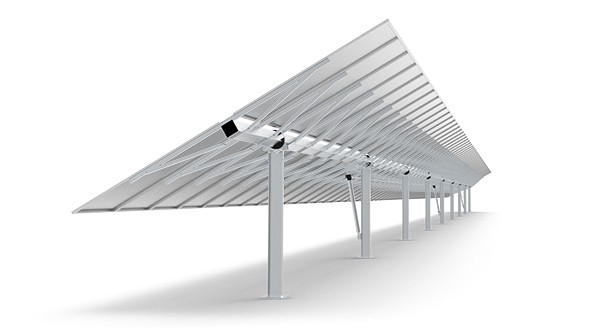

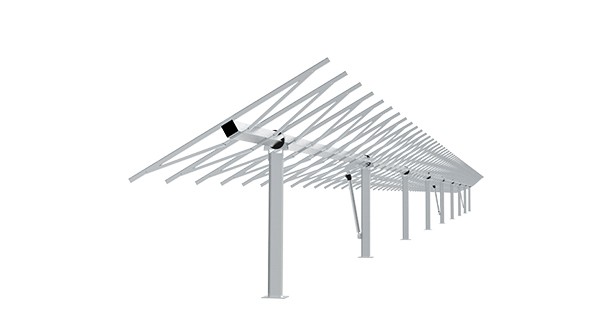

产品介绍
· 单排3个驱动装置，提高系统的结构刚度，系统抗风能力更强
· 采用先进的AI智能和双面跟踪算法，发电量更高
· 立柱跨距更大，装机数量更少，大大降低施工成本
· 前瞻设计，可适用于182mm和210mm大硅片大功率组件，最大可搭配120块组件
· 差异化的立柱设计，可根据不同的地质条件选用不同的桩基，可现实南北15%的坡度，东西方向坡度无限制
· 系统通过风洞，TUV等第三方测试认证，保证系统25年稳定运行
· 可搭配AC或PV供电，提高无线传输稳定性，兼顾组串和跟踪电缆敷设，大大降低电站的度电成本LCOE
· 采用先进的AI智能和双面跟踪算法，发电量更高
· 立柱跨距更大，装机数量更少，大大降低施工成本
· 前瞻设计，可适用于182mm和210mm大硅片大功率组件，最大可搭配120块组件
· 差异化的立柱设计，可根据不同的地质条件选用不同的桩基，可现实南北15%的坡度，东西方向坡度无限制
· 系统通过风洞，TUV等第三方测试认证，保证系统25年稳定运行
· 可搭配AC或PV供电，提高无线传输稳定性，兼顾组串和跟踪电缆敷设，大大降低电站的度电成本LCOE
