山地光伏电站支架和基础浅谈
发布时间:2022-10-13
文章来源:国瑞能
太阳能发电是当今世界利用新能源的方式之一,我国太阳光照较充足的地区很大比例都是山区,加之近年来土地政策越来越严,山地光伏电站成为光伏电站建设的一个新方向。目前,我公司在建和拟建光伏电站项目中,山地光伏电站占有比例也呈明显增长的趋势。
山地作为光伏电站项目厂址,具有光照资源丰富、土地租赁成本较低、方便管理,对居民生活扰动小,土地利用率高等优势。同时,山区远离城市人口稠密区和交通主干道,在施工期间对整体施工部署造成也诸多困难:山地地表往往被植物和森林覆盖,地表高低起伏,地形高差大,易形成山风,承载力和抗拔力设计值应比一般地区高;山地地势坡多路险,人员、设备、大型机械进场进行大规模的场地平整,特别是在坡度的山区施工时,危险性很高;雨季山水汇流,容易形成土体坍塌和山体滑坡,需考虑对应防范措施;岩石山体结构紧密,硬度较大,施工难度大,且施工成本高。
山区光伏电站建设因其地质条件的复杂性,其重点和难点主要集中在基础工程建设上。
1、设计特点
(1)地质灾害预防设计:山区地质情况复杂多变,易发生山洪、滑坡、土体坍塌或泥石流等地质灾害,所以在进行光伏电站设计时应作出严格的地质灾害防治措施,做好边坡支护和疏水设施。
(2)结构稳定性设计:基础抗拔满足要求,保证基础周遭土体稳定性。
2、施工特点
(1)不同地质,不同的施工方法。为节约成本和提高效率,在满足条件的情况下,尽量选择螺旋钢桩。岩石地层或其他不适合旋桩的地层采用对应的施工方法。一般可选择锚杆混凝土桩施工工艺和潜孔灌注桩施工工艺。
(2)地表形式不同,采用不同的设备。地势平坦的可开进大型机械设备的,尽量机械施工。坡度较大的,大型机械难以进入的可选择小型化设备。
(3)施工过程中要注意设备生产安全,人员安全,防雷防火。

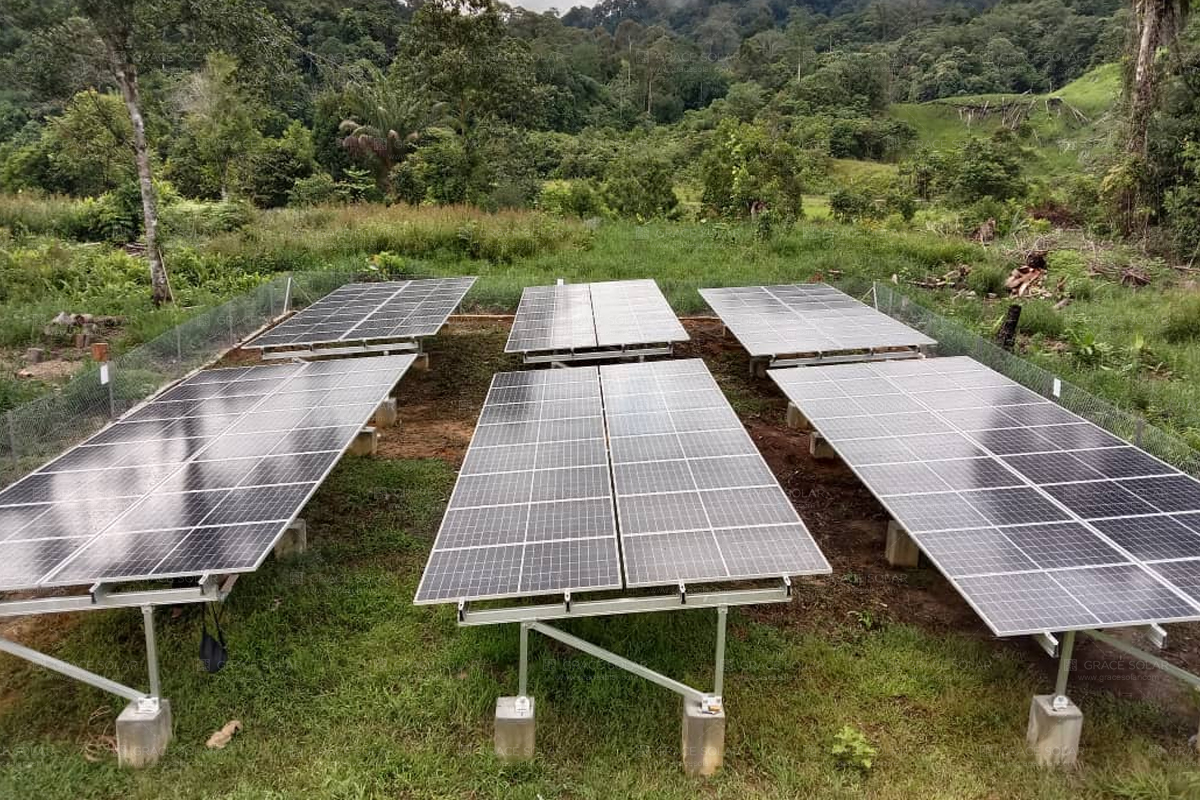

在山地光伏支架设计选型和安装上,山区通常采用固定式。光伏方阵采用固定式布置时,******倾角应结合当地的多年月平均辐照度、直射分量辐照度、散射分量辐照度、风速、雨水、积雪等气候条件和技术经济比对进行设计。
组件支架结构设计时的载荷,主要有组件等构件自重和风压载荷、积雪载荷等。在计算支架结构时,荷载中最大的为风荷载,风荷载对光伏支架的影响起控制性作用,如在我国宁夏地区电池阵列损坏多数发生在强风中。 因此在光伏支架的荷载计算中将风荷载准永久值系数取1.0。
光伏支架阵列需考虑侧向稳定性,在支架的侧面与背面加斜向上拉筋,会减少支架阵列振动,增加支架的稳定性。若在支架阵列的防风面加一些防风构造措施,如挡风墙等,将会很大程度的降低光伏阵列的风载荷系数,从而减小风荷载对组件支架的影响。
风荷载信息获取。基本风压一般通过《建筑结构荷载规范》GB5009-2012附表查询获取,当项目地不在查询范围内时可同过附近地点风荷载值通过差值计算获取,或通过当地年最大风速资料通过伯努利方程计算。基本风压 w0=1/2 *ρ*v2*S式中ρ为空气密度,v为风速,S为迎风面积。
山地电站设计、建设应结合建设场地实际情况,遵循降低投资、提高系统效率,保证系统运行安全性原则进行。支架及基础必须能适应复杂地形的变化,应具备一定的调节能力,尽可能做到方阵与地形有较高的匹配度,其强度必须满足相关技术规范和标准。
